Ојачани PVC оквир
Заварени PVC профили додатно су ојачани металним уметцима како би конструкција светларника била стабилна.
Кровни светларник STELUX за равне кровове
STELUX је правоугаони или округли стаклени кровни светларник за равне кровове који доводи природну дневну светлост у објекат и обједињује заварену PVC конструкцију, двоструку заптивку и двослојно термоизолационо стакло (2 стакла). Доступан је у фиксној или отварајућој изведби за дневно проветравање, излаз на кров или природно одвођење дима и топлоте.
Пошаљите упит- Ug = 1,1 W/(m²·K) са стандардним двослојним термоизолационим стаклом (2 стакла).
- Сигурносно застакљивање: ламинирано сигурносно стакло (VSG) са унутрашње и каљено стакло са спољашње стране, испитано према DIN 18008-6.
- Правоугаоне и округле изведбе са више начина отварања и врста погона.
Помоћ при избору изведбе
- Одредите удобност простора
Заједно размотрите дневну светлост, летње загревање, проветравање и могуће спољно сенило.
- Упоредите стакло
Својства самог стакла не описују цео прозор и спој са кровом.
- Изаберите функцију отварања
Дневно проветравање, излаз на кров и одвођење дима захтевају одговарајуће механизме и управљање.
Конструкција система
Конструкција и безбедност
Двострука заптивка
Двострука заптивка доприноси ефикасној непропусности на временске утицаје и смањује губитак топлоте.
Сигурносно застакљивање
Са унутрашње стране уграђено је ламинирано сигурносно стакло (VSG), а са спољашње каљено стакло. Систем је испитан на заштиту од пада кроз отвор према DIN 18008-6.

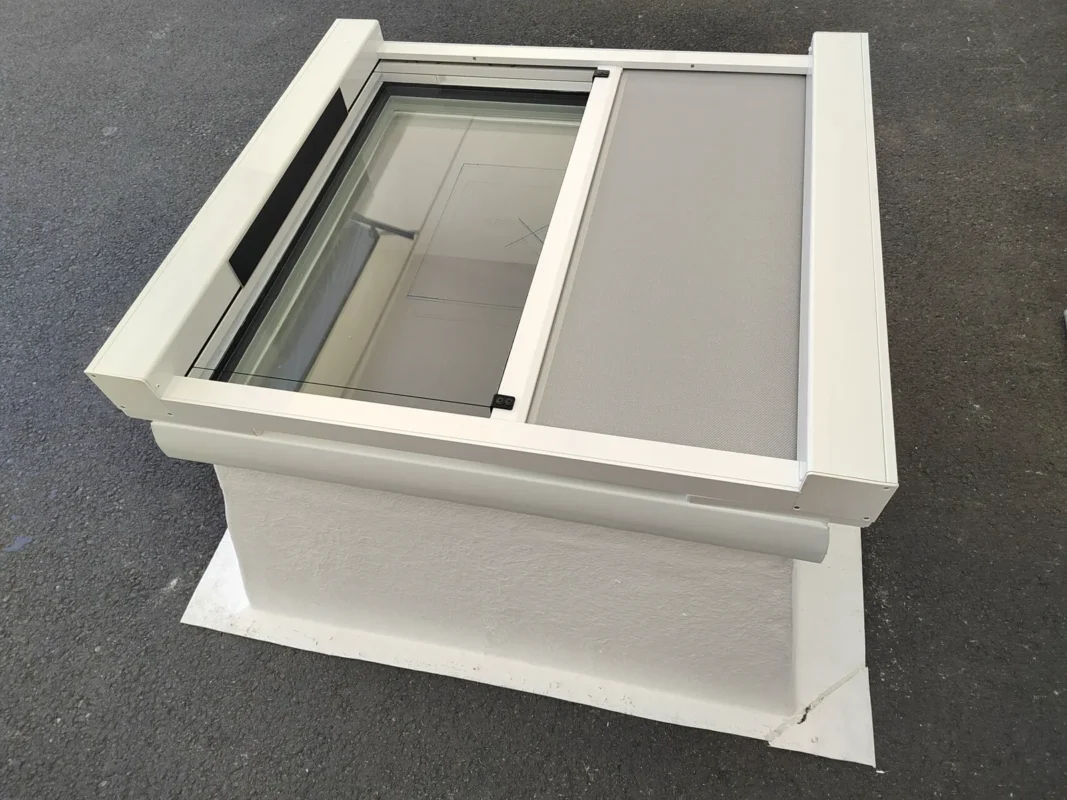

По наруџбини су доступне друге комбинације стакла за побољшану топлотну или звучну изолацију и заштиту од сунца, као и спољна роло-завеса.
Стандардно застакљивање
Измерена својства стакла
Наведене вредности описују стандардно стакло, а не цео уграђени светларник са оквиром, наставним венцем и спојем са кровом. За другачију комбинацију стакла потребно је потврдити припадајуће податке.
| Својство | Вредност | Значење |
|---|---|---|
| Ug | 1,1 W/(m²·K) | топлотна пролазност стакла |
| Rw | 33 dB | индекс звучне изолације |
| Tv | 80% | пропустљивост видљиве светлости |
| g | 0,7 | укупна пропустљивост сунчеве енергије |
Стандардни програм
Димензије светларника STELUX
Димензије N, O и K дате су у центиметрима. N означава називну димензију, O светли отвор, а K конструктивни отвор за закошени наставни венац. Маса је оријентациона каталошка вредност.
Правоугаоне и квадратне изведбе
| N (cm) | O (cm) | K (cm) | Маса |
|---|---|---|---|
| 51 × 51 | 40 × 40 | 60 × 60 | 10 kg |
| 51 × 81 | 40 × 70 | 60 × 90 | 15 kg |
| 61 × 61 | 50 × 50 | 70 × 70 | 14 kg |
| 71 × 71 | 60 × 60 | 80 × 80 | 18 kg |
| 81 × 81 | 70 × 70 | 90 × 90 | 23 kg |
| 81 × 111 | 70 × 100 | 90 × 120 | 31 kg |
| 81 × 141 | 70 × 130 | 90 × 150 | 39 kg |
| 91 × 91 | 80 × 80 | 100 × 100 | 29 kg |
| 91 × 111 | 80 × 100 | 100 × 120 | 35 kg |
| 91 × 141 | 80 × 130 | 100 × 150 | 44 kg |
| 91 × 171 | 80 × 160 | 100 × 180 | 53 kg |
| 91 × 191 | 80 × 180 | 100 × 200 | 58 kg |
| 91 × 211 | 80 × 200 | 100 × 220 | 64 kg |
| 111 × 111 | 100 × 100 | 120 × 120 | 42 kg |
| 111 × 141 | 100 × 130 | 120 × 150 | 53 kg |
| 111 × 171 | 100 × 160 | 120 × 180 | 63 kg |
| 111 × 191 | 100 × 180 | 120 × 200 | 70 kg |
| 111 × 211 | 100 × 200 | 120 × 220 | 78 kg |
| 111 × 231 | 100 × 220 | 120 × 240 | 85 kg |
| 116 × 116 | 105 × 105 | 125 × 125 | 46 kg |
| 121 × 121 | 110 × 110 | 130 × 130 | 49 kg |
| 131 × 131 | 120 × 120 | 140 × 140 | 57 kg |
| 141 × 141 | 130 × 130 | 150 × 150 | 75 kg |
Округле изведбе
| N (cm) | O (cm) | K (cm) | Маса |
|---|---|---|---|
| Ø 51 | Ø 40 | Ø 60 | 8 kg |
| Ø 61 | Ø 50 | Ø 70 | 12 kg |
| Ø 71 | Ø 60 | Ø 80 | 16 kg |
| Ø 81 | Ø 70 | Ø 90 | 21 kg |
| Ø 91 | Ø 80 | Ø 100 | 26 kg |
| Ø 111 | Ø 100 | Ø 120 | 38 kg |
| Ø 131 | Ø 120 | Ø 140 | 53 kg |
| Ø 141 | Ø 130 | Ø 150 | 67 kg |
Фиксно или са отварањем
Начини отварања
Дневно проветравање
Ланчани електрични погон од 24 V или 230 V са ходом од 300 или 600 mm, или погон са зупчастом летвом од 24 V или 230 V са ходом од 180–1.000 mm.

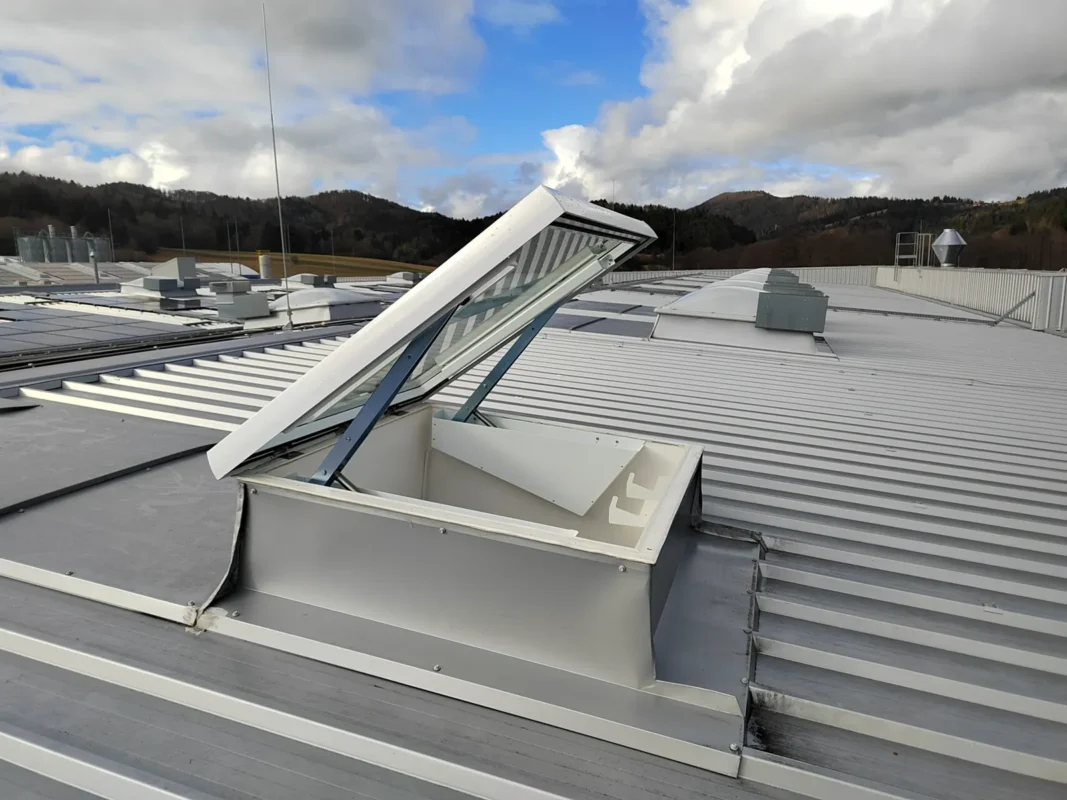

Ручни излаз на кров
Гасне опруге, механички осигурач за затварање и ручка са полуокретом; отварање до 90°.
Моторизовани излаз на кров
Електрични погон од 24 V, 48 V или 230 V; отварање до 90°.
NODT
Електрични погон од 24 V или 48 V; отварање до 90°, 105° или 140°, уз изведбу у складу са EN 12101-2.
Одговарајућа изведба, напајање и систем управљања одређују се према намени, димензијама јединице и захтевима пројекта.
Избор и понуда
Светлосни елемент изаберите заједно са саставом крова и потребном функцијом. За грејане просторе посматрајте застакљење, оквир, постоље и спој са кровом као целину.
Да ли Ug описује цео уграђени прозор?
Не. Ug описује застакљење или испуну наведену у табели. На цео уграђени систем додатно утичу оквир, постоље, димензије и спој са кровом.
Да ли испитивање против пропадања значи да је елемент проходан?
Не. Испитивање против пропадања није дозвола за ходање по застакљењу. Потребно је обезбедити безбедан приступ крову и одржавање.
Да ли је сваки отварајући светлосни елемент погодан за NODT?
Само наменске изведбе могу бити део система природног одвођења дима и топлоте. Каталог наводи EN 12101-2:2003 за описане изведбе NODT. Документацију и декларисана својства изабраног уређаја ускладите са пројектантом заштите од пожара.
Подаци за ваш упит
- Количина и облик; светла и грађевинска мера отвора.
- Намена простора и захтеви за топлотну, звучну и заштиту од сунца за стакло.
- Жељено проветравање, излаз на кров или одвођење дима и расположиво напајање.
- Локација и пресек крова/венца; при замени фотографије и ознака постојећег производа.
За први упит довољни су подаци којима располажете. Коначне мере и изведба потврђују се пре израде; мерење на крову препустите оспособљеном извођачу.
Извор: каталог POS plastika, 2026. Пре наручивања потврдите изабрану изведбу и припадајућу документацију.
