Ојачани PVC оквир
Заварени PVC профили додатно су ојачани металним уметцима како би конструкција светларника била стабилна.
POS plastika · Произвођач из Словеније

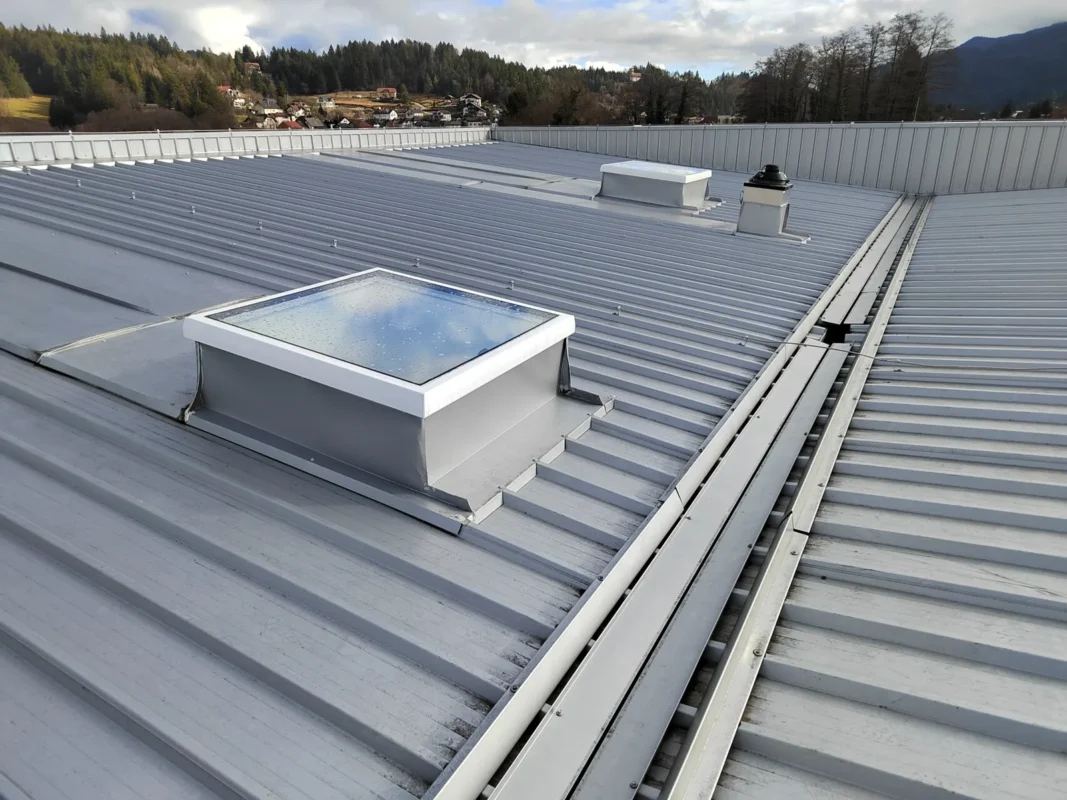

Кровни светларник STELUX за равне кровове
Стаклени кровни светларници за природно осветљење равних кровова. Правоугаоне и округле изведбе STELUX, фиксне или са отварањем прилагођеним потребној функцији.
- Ug = 1,1 W/(m²·K) са стандардним двослојним термоизолационим стаклом (2 стакла).
- Сигурносно застакљивање: ламинирано сигурносно стакло (VSG) са унутрашње и каљено стакло са спољашње стране, испитано према DIN 18008-6.
- Правоугаоне и округле изведбе са више начина отварања и врста погона.
Помоћ при избору изведбе
- Одредите удобност простора
Заједно размотрите дневну светлост, летње загревање, проветравање и могуће спољно сенило.
- Упоредите стакло
Својства самог стакла не описују цео прозор и спој са кровом.
- Изаберите функцију отварања
Дневно проветравање, излаз на кров и одвођење дима захтевају одговарајуће механизме и управљање.
STELUX је правоугаони или округли стаклени кровни светларник за равне кровове који доводи природну дневну светлост у објекат и обједињује заварену PVC конструкцију, двоструку заптивку и двослојно термоизолационо стакло (2 стакла). Доступан је у фиксној или отварајућој изведби за дневно проветравање, излаз на кров или природно одвођење дима и топлоте.
Конструкција система
Конструкција и безбедност
Двострука заптивка
Двострука заптивка доприноси ефикасној непропусности на временске утицаје и смањује губитак топлоте.
Сигурносно застакљивање
Са унутрашње стране уграђено је ламинирано сигурносно стакло (VSG), а са спољашње каљено стакло. Систем је испитан на заштиту од пада кроз отвор према DIN 18008-6.
По наруџбини су доступне друге комбинације стакла за побољшану топлотну или звучну изолацију и заштиту од сунца, као и спољна роло-завеса.
Стандардно застакљивање
Измерена својства стакла
Наведене вредности описују стандардно стакло, а не цео уграђени светларник са оквиром, наставним венцем и спојем са кровом. За другачију комбинацију стакла потребно је потврдити припадајуће податке.
| Својство | Вредност | Значење |
|---|---|---|
| Ug | 1,1 W/(m²·K) | топлотна пролазност стакла |
| Rw | 33 dB | индекс звучне изолације |
| Tv | 80% | пропустљивост видљиве светлости |
| g | 0,7 | укупна пропустљивост сунчеве енергије |
Стандардни програм
Димензије светларника STELUX
Димензије N, O и K дате су у центиметрима. N означава називну димензију, O светли отвор, а K конструктивни отвор за конусни наставни венац. Маса је оријентациона каталошка вредност.
Правоугаоне и квадратне изведбе
| N (cm) | O (cm) | K (cm) | Маса |
|---|---|---|---|
| 51 × 51 | 40 × 40 | 60 × 60 | 10 kg |
| 51 × 81 | 40 × 70 | 60 × 90 | 15 kg |
| 61 × 61 | 50 × 50 | 70 × 70 | 14 kg |
| 71 × 71 | 60 × 60 | 80 × 80 | 18 kg |
| 81 × 81 | 70 × 70 | 90 × 90 | 23 kg |
| 81 × 111 | 70 × 100 | 90 × 120 | 31 kg |
| 81 × 141 | 70 × 130 | 90 × 150 | 39 kg |
| 91 × 91 | 80 × 80 | 100 × 100 | 29 kg |
| 91 × 111 | 80 × 100 | 100 × 120 | 35 kg |
| 91 × 141 | 80 × 130 | 100 × 150 | 44 kg |
| 91 × 171 | 80 × 160 | 100 × 180 | 53 kg |
| 91 × 191 | 80 × 180 | 100 × 200 | 58 kg |
| 91 × 211 | 80 × 200 | 100 × 220 | 64 kg |
| 111 × 111 | 100 × 100 | 120 × 120 | 42 kg |
| 111 × 141 | 100 × 130 | 120 × 150 | 53 kg |
| 111 × 171 | 100 × 160 | 120 × 180 | 63 kg |
| 111 × 191 | 100 × 180 | 120 × 200 | 70 kg |
| 111 × 211 | 100 × 200 | 120 × 220 | 78 kg |
| 111 × 231 | 100 × 220 | 120 × 240 | 85 kg |
| 116 × 116 | 105 × 105 | 125 × 125 | 46 kg |
| 121 × 121 | 110 × 110 | 130 × 130 | 49 kg |
| 131 × 131 | 120 × 120 | 140 × 140 | 57 kg |
| 141 × 141 | 130 × 130 | 150 × 150 | 75 kg |
Округле изведбе
| N (cm) | O (cm) | K (cm) | Маса |
|---|---|---|---|
| Ø 51 | Ø 40 | Ø 60 | 8 kg |
| Ø 61 | Ø 50 | Ø 70 | 12 kg |
| Ø 71 | Ø 60 | Ø 80 | 16 kg |
| Ø 81 | Ø 70 | Ø 90 | 21 kg |
| Ø 91 | Ø 80 | Ø 100 | 26 kg |
| Ø 111 | Ø 100 | Ø 120 | 38 kg |
| Ø 131 | Ø 120 | Ø 140 | 53 kg |
| Ø 141 | Ø 130 | Ø 150 | 67 kg |
Фиксно или са отварањем
Начини отварања
Дневно проветравање
Ланчани електрични погон од 24 V или 230 V са ходом од 300 или 600 mm, или погон са зупчастом летвом од 24 V или 230 V са ходом од 180–1.000 mm.
Ручни излаз на кров
Гасне опруге, механички осигурач за затварање и прозорска ручка; отварање до 90°.
Моторизовани излаз на кров
Електрични погон од 24 V, 48 V или 230 V; отварање до 90°.
NODT
Електрични погон од 24 V или 48 V; отварање до 90°, 105° или 140°, уз изведбу у складу са EN 12101-2.
Одговарајућа изведба, напајање и систем управљања одређују се према намени, димензијама јединице и захтевима пројекта.
Избор и понуда
Светлосни елемент изаберите заједно са саставом крова и потребном функцијом. За грејане просторе посматрајте застакљење, оквир, постоље и спој са кровом као целину.
Да ли Ug описује цео уграђени прозор?
Не. Ug описује застакљење или испуну наведену у табели. На цео уграђени систем додатно утичу оквир, постоље, димензије и спој са кровом.
Да ли испитивање против пропадања значи да је елемент проходан?
Не. Испитивање против пропадања није дозвола за ходање по застакљењу. Потребно је обезбедити безбедан приступ крову и одржавање.
Да ли је сваки отварајући светлосни елемент погодан за NODT?
Само наменске изведбе могу бити део система природног одвођења дима и топлоте. Каталог наводи EN 12101-2:2003 за описане изведбе NODT. Документацију и декларисана својства изабраног уређаја ускладите са пројектантом заштите од пожара.
Подаци за ваш упит
- Количина и облик; светла и грађевинска мера отвора.
- Намена простора и захтеви за топлотну, звучну и заштиту од сунца за стакло.
- Жељено проветравање, излаз на кров или одвођење дима и расположиво напајање.
- Локација и пресек крова/венца; при замени фотографије и ознака постојећег производа.
За први упит довољни су подаци којима располажете. Коначне мере и изведба потврђују се пре израде; мерење на крову препустите оспособљеном извођачу.
Извор: каталог POS plastika, 2026. Пре наручивања потврдите изабрану изведбу и припадајућу документацију.
