Светлосне куполе POS plastika

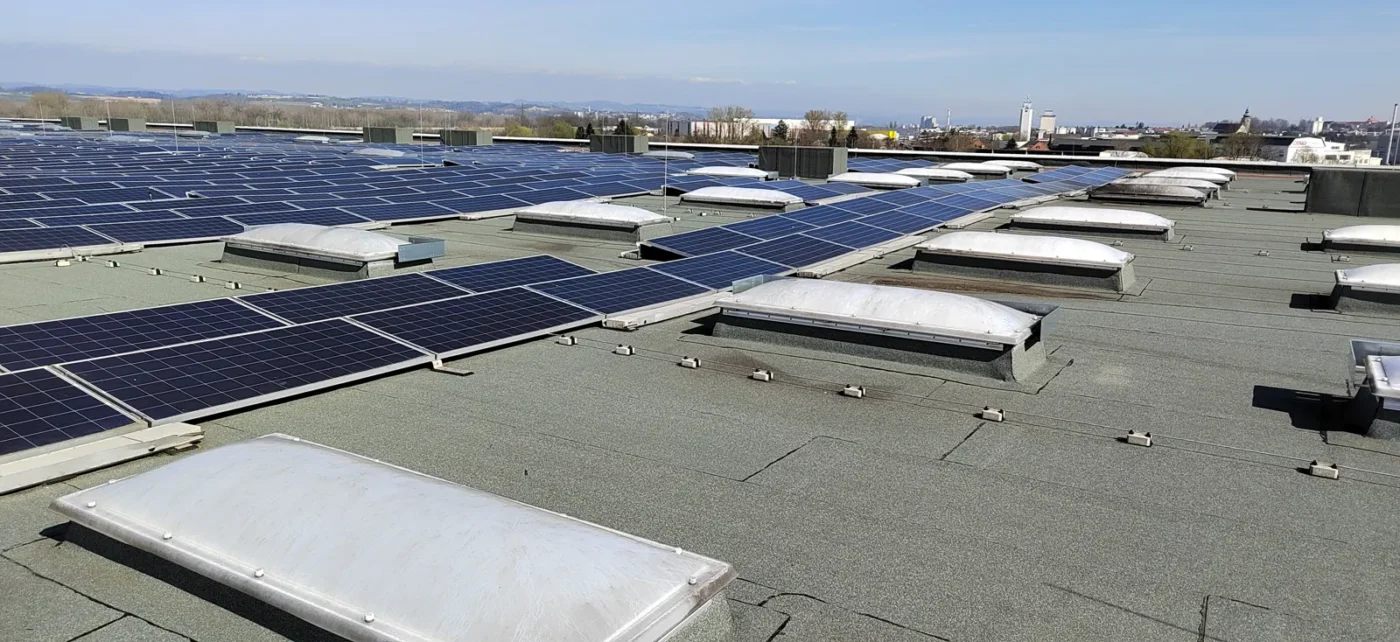

Светлосне куполе POS plastika доводе природну дневну светлост кроз равне кровове, а могу да обезбеде и проветравање или да буду део система за природно одвођење дима и топлоте. Погодне су за индустријске објекте, спортске дворане, школе, станове у поткровљу и друге објекте. Лаки материјали олакшавају њихову уградњу. Куполе имају CE ознаку у складу са EN 1873.
Пошаљите упит- Више од 80 стандардних димензија у округлом, квадратном и правоугаоном облику.
- Различите могућности отварања: фиксно, ручно, електрично или пнеуматско.
- Избор материјала: изведбе од акрила (PMMA) или поликарбоната.
Помоћ при избору изведбе
- Одредите функцију
Само дневна светлост, свакодневно проветравање, излаз на кров или наменска изведба за одвођење дима и топлоте.
- Упоредите испуну
Размотрите провидну или опалну изведбу, изложеност ударцима и топлотне потребе простора.

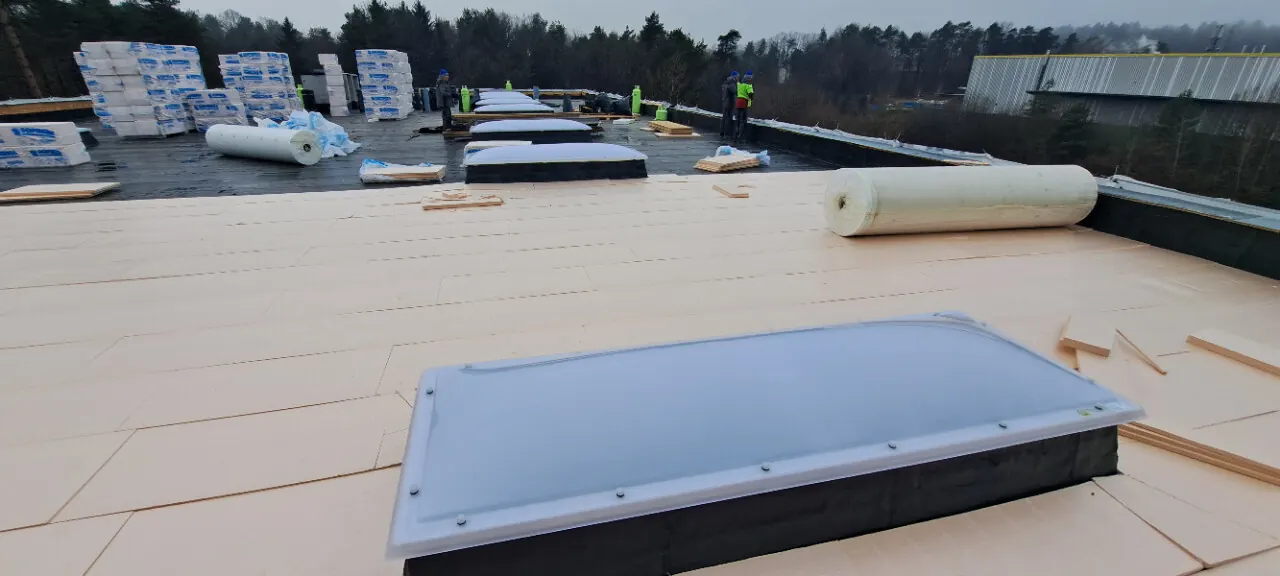

- Проверите спој са кровом
При замени прво проверите постојећи венац и причвршћења, а затим изаберите горњи део куполе.
Акрилне плоче (PMMA)

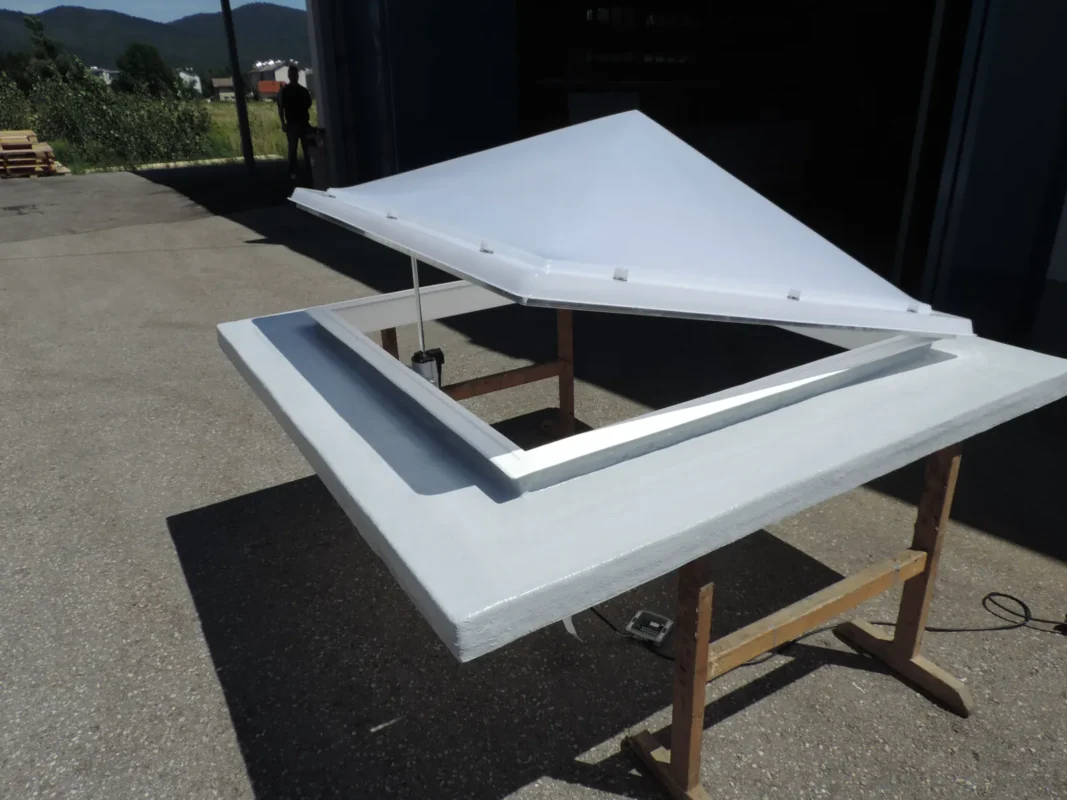

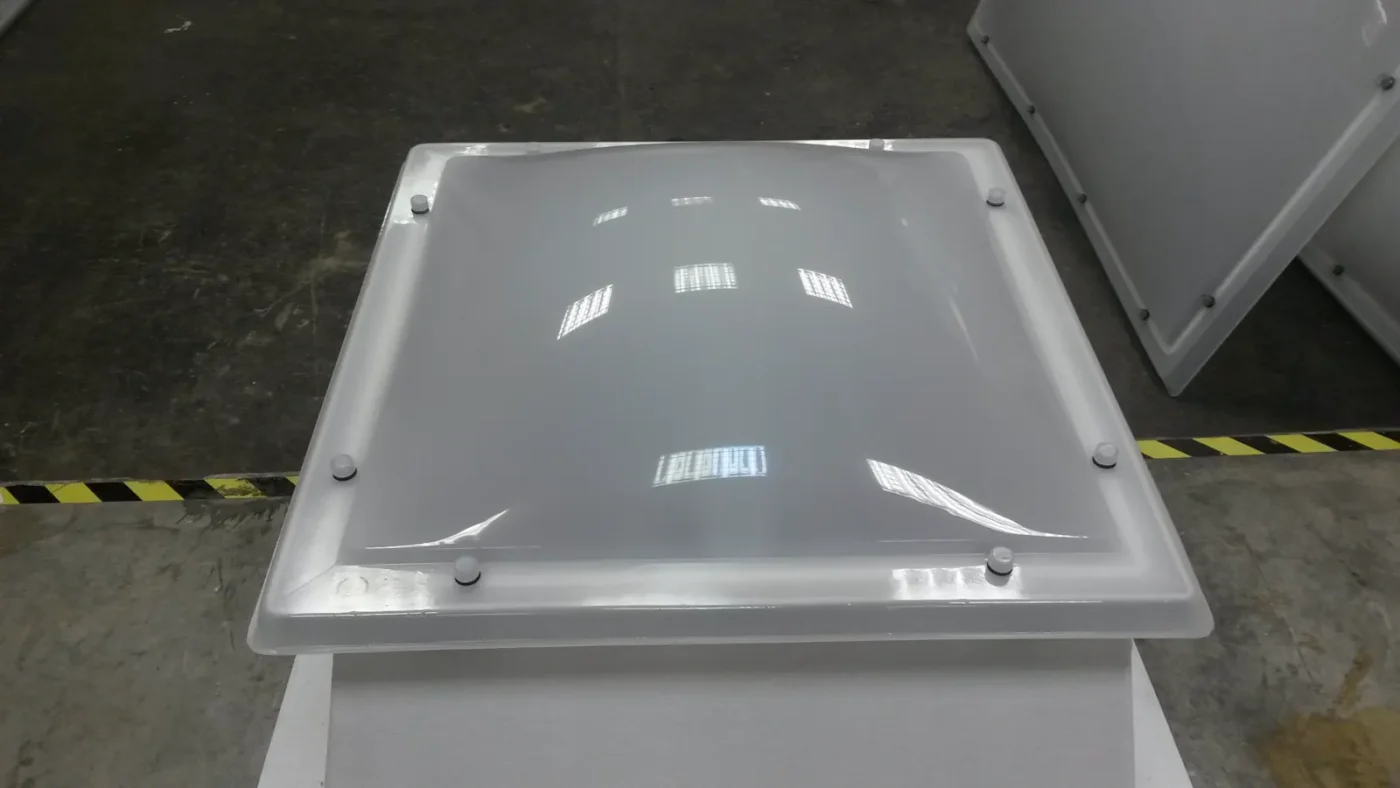

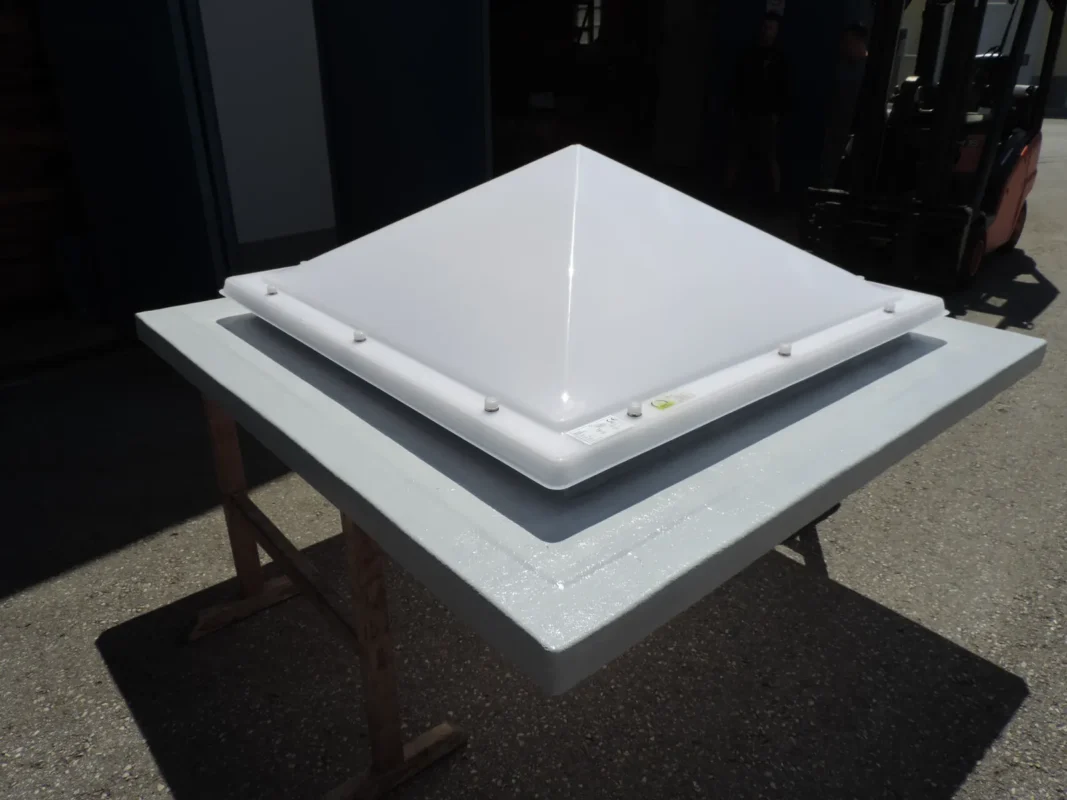

Светлосне куполе POS plastika производе се од акрилних плоча (PMMA), пре свега у опалној/млечној или провидној изведби. По наруџбини су доступне и акрилне плоче у боји. Куполе се производе са једним, два, три или четири слоја. Производимо више од 80 стандардних димензија у округлом, квадратном и правоугаоном облику. По наруџбини су доступне и куполе у облику пирамиде. Акрил је лаган и отпоран на UV зрачење, па дуго задржава боју.
Акрилне плоче IRR/Heatstop
IRR/Heatstop акрилна плоча је опција за смањење проласка сунчеве топлоте. Каталог наводи светлосну пропустљивост упоредиву са опалним изведбама. Стварни утицај на температуру простора и потребу за хлађењем зависи од објекта, површине елемената, вентилације и оријентације.
Поликарбонатне плоче
Према каталогу, поликарбонат је отпорнији на ударце и град од акрила. Обострана UV заштита доприноси постојаности, али материјал није неуништив. Класа реакције на пожар B-s1,d0 према EN 13501-1 односи се на наведену изведбу материјала, а не на прикладност за све захтеве заштите од пожара.
Средњи слој од вишеслојне поликарбонатне плоче
Куполе TOPtermo комбинују вишеслојну поликарбонатну плочу дебљине 10 или 16 mm са горњим, односно горњим и доњим слојем од акрила или поликарбоната. Каталошка U-вредност зависи од састава; најнижа наведена вредност од 1,0 W/(m²·K) не важи за све изведбе. Упоредите поједине саставе у табели у наставку. За грејани простор треба заједно размотрити куполу, наставни венац и спој са кровом; сама U-вредност куполе није довољна за одређивање уштеде енергије целог објекта.
Технички подаци
Топлотна, светлосна и звучна својства
Вредности се односе на каталошке изведбе купола. Светлосна пропустљивост зависи од комбинације провидних и опалних слојева.
| Изведба | Ug | Светлосна пропустљивост | Rw |
|---|---|---|---|
| Једнослојна | 5,4 W/(m²·K) | провидна 92% опална 83% |
прибл. 18 dB |
| Двослојна | 2,7 W/(m²·K) | провидна + провидна 85% опална + провидна 78% опална + опална 70% |
прибл. 20 dB |
| Трослојна | 1,9 W/(m²·K) | 3 × провидна 78% опална + 2 × провидна 70% 3 × опална 60% |
прибл. 22 dB |
| Четворослојна | 1,5 W/(m²·K) | 4 × провидна 72% 2 × опална + 2 × провидна 59% 4 × опална 51% |
— |
| Изведба | Вишеслојна поликарбонатна плоча | Ug |
|---|---|---|
| Трослојна | 10 mm | 1,4 W/(m²·K) |
| Трослојна | 16 mm | 1,2 W/(m²·K) |
| Четворослојна | 10 mm | 1,1 W/(m²·K) |
| Четворослојна | 16 mm | 1,0 W/(m²·K) |
Коначни састав и декларисана својства увек се потврђују у складу са димензијама, начином отварања и захтевима објекта.
Типови и димензије светлосних купола
Доступне су округле, квадратне и правоугаоне изведбе, као и пирамидалне изведбе у одабраним димензијама. У табели су наведене стандардне димензије округлих купола.
Стандардне димензије округлих купола
| N (cm) | K (cm) | L (cm) | S (cm) | h (cm) |
|---|---|---|---|---|
| Ø 56 | Ø 60 | Ø 40 | Ø 46 | 9 |
| Ø 76 | Ø 80 | Ø 60 | Ø 66 | 13 |
| Ø 86 | Ø 90 | Ø 70 | Ø 76 | 15 |
| Ø 96 | Ø 100 | Ø 80 | Ø 86 | 17 |
| Ø 116 | Ø 120 | Ø 100 | Ø 106 | 20 |
| Ø 146 | Ø 150 | Ø 130 | Ø 136 | 26 |
| Ø 176 | Ø 180 | Ø 160 | Ø 166 | 30 |
| Ø 196 | Ø 200 | Ø 180 | Ø 186 | 33 |
| Ø 206 | Ø 210 | Ø 190 | Ø 196 | 33 |
| Ø 216 | Ø 220 | Ø 200 | Ø 206 | 33 |
Ознаке N, K, L, S и h прате каталошки цртеж: N је називна димензија, S осовинска мера причвршћивања, L светли отвор, K конструктивна димензија, а h висина куполе.
Заштитне мреже против пада
Ради веће безбедности током рада на крову и спречавања пада људи или већих предмета кроз кровни отвор у објекат, као додатну опрему препоручујемо заштитне мреже. Израђене су од грађевинске мреже и пластифициране у RAL боји или поцинковане. Мреже се причвршћују на наставни венац или уграђују испод њега. По потреби могу бити прилагођене механизмима за проветравање или системима за природно одвођење дима и топлоте (NODT). Заштитне мреже испитане су према EN 1873:2014.
Начини отварања светлосних купола
У зависности од намене, куполе могу бити фиксне или са отварањем за проветравање, односно као део система за природно одвођење дима и топлоте (NODT).
Фиксне куполе
Када купола служи искључиво за довођење природне светлости кроз кров, фиксна светлосна купола је најекономичнији избор.
Природно проветравање
Куполе POS plastika могу да се отварају ручно или помоћу електричног или пнеуматског погона. Систем за дневно проветравање може се допунити сензором за кишу и ветар који аутоматски затвара куполе при неповољним временским условима.
Ручно отварање
Ручно отварање је погодно за мање куполе и просторије висине до 4 m. Телескопско вретено или управљачка шипка дугачки су до 3 m.

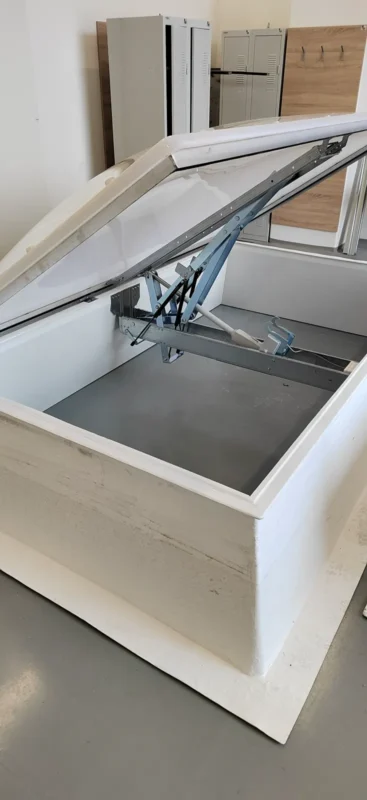

Електрично отварање: 230 V AC или 24 V DC
Са електричним погоном AC 230 V/50 Hz или 24 V DC, куполе могу да се отварају појединачно или у групама. Отварањем и затварањем управља се тастером или даљинским управљачем.
Сензор за ветар и кишу
Сензор прати временске услове код светлосних купола са уграђеним електричним погонима за проветравање. Аутоматски активира управљање при прејаком ветру или киши.

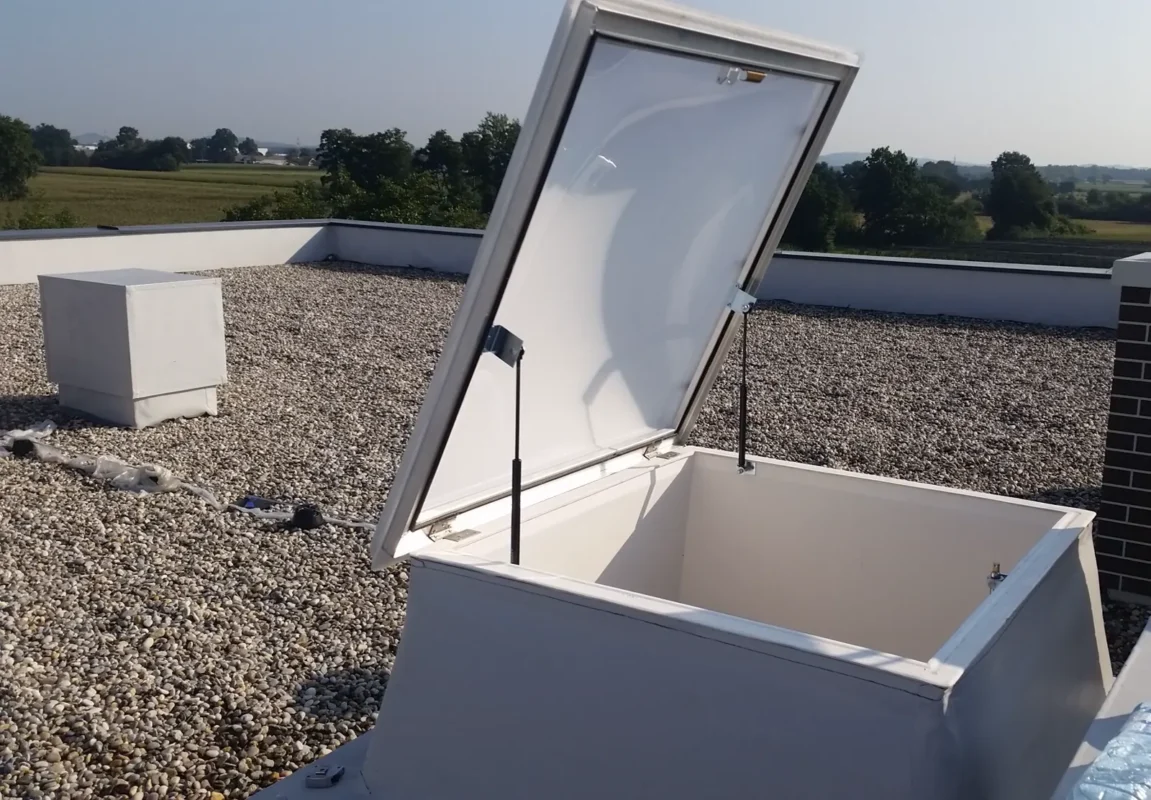

Системи за излаз на кров
За излаз на кров изаберите куполу намењену тој употреби, а не само изведбу са отварањем за проветравање. Описани систем отвара се гасним опругама и затвара унутрашњом ручком; држач за мердевине је додатна опрема. Пре наруџбине са извођачем проверите димензије отвора, начин приступа и потребне заштитне мере на крову. Сам механизам за отварање не гарантује безбедан приступ ни безбедан рад на крову.
Природно одвођење дима и топлоте – NODT
Само наменске изведбе могу бити део система природног одвођења дима и топлоте. Каталог наводи EN 12101-2:2003 за описане изведбе NODT. Документацију и декларисана својства изабраног уређаја ускладите са пројектантом заштите од пожара.
Системи за природно одвођење дима и топлоте могу да се отварају на два начина: пнеуматским или електричним погоном.
Пнеуматски погон на CO₂
Пнеуматски NODT II са углом отварања од 140°
Вентил за отварање/затварање
WL1500; SL750; T(0); RE50; B300; E
Опција:
Засебан електромотор за дневно проветравање; напон напајања потврђује се за изабрану изведбу.
Ход 300 mm, 500 N.
Пнеуматски цилиндар PODV за дневно проветравање.
Ход 300 mm.
Различите изведбе вентила за активирање.
Електрични погон 24 V
Електрични NODT II са углом отварања од 140°
WL1500; SL750 или SL500; T(0); RE1000; B300; E
Систем NODT 24 V идеално је решење за примене у којима је потребан
електрични уређај за одвођење дима и топлоте у складу са EN 12101-2.
Може се користити и за дневно проветравање. Ако се ненамерно
активира услед лажног аларма или вандализма, светлосне куполе могу
једноставно да се затворе притиском на тастер са управљачког места.
Зато је уређај погодан за школе, спортске дворане и позоришта.
Главна предност пнеуматског система NODT јесте независност од електричног напајања. Систем ради и при потпуном нестанку електричне енергије јер је погонски гас (CO₂) ускладиштен под притиском у гасним боцама. Зато се пнеуматски системи за одвођење дима и топлоте користе и на степеништима. Пошто нестанак електричне енергије може да утиче и на системе за детекцију дима, пнеуматски системи активирају се термоампулама са различитим температурама активирања. Пнеуматски систем NODT може бити опремљен засебним погоном од 230 V за дневно проветравање и стварање пријатне унутрашње климе.
Каталог за две описане изведбе NODT наводи отварање за мање од 60 секунди. Тај податак проверите у документацији изабраног уређаја. Уређаји са пнеуматским отварањем могу се допунити електромотором за дневно проветравање.
Избор и понуда
Светлосни елемент изаберите заједно са саставом крова и потребном функцијом. За грејане просторе посматрајте застакљење, оквир, постоље и спој са кровом као целину.
Од чега зависи цена?
Понуду одређују мере, материјал, број слојева, постоље, механизам отварања и обим монтаже. Упоређујте понуде једнаког обима, а не само цену горњег дела куполе.
Може ли се заменити само стара купола?
Тек након провере стања и мера постојећег постоља, причвршћења и компатибилности. Приближна спољна мера није довољна.
Да ли је сваки отварајући светлосни елемент погодан за NODT?
Само наменске изведбе могу бити део система природног одвођења дима и топлоте. Каталог наводи EN 12101-2:2003 за описане изведбе NODT. Документацију и декларисана својства изабраног уређаја ускладите са пројектантом заштите од пожара.
Подаци за ваш упит
- Количина и облик; мере отвора са означеним мерним тачкама.
- Провидна или опална испуна, намена простора и податак о грејању.
- Жељено отварање; висина простора и расположиво напајање ако су познати.
- Локација објекта; при замени фотографије куполе, венца и причвршћења.
За први упит довољни су подаци којима располажете. Коначне мере и изведба потврђују се пре израде; мерење на крову препустите оспособљеном извођачу.
Извор: каталог POS plastika, 2026. Пре наручивања потврдите изабрану изведбу и припадајућу документацију.
